Как подключить Xbox One к телевизору или монитору

Подключить Xbox One (360) к телевизору можно самыми разными способами (HDMI, DVI, VGA, RCA, тюльпаны, компонент и композит), но потребуются переходники и конвертеры. Расскажем все подробности.

Став счастливым обладателем новой развлекательной консоли можно совершенно забыть о важных вещах. Несомненно, вы уже приобрели подписку Xbox Live Gold и купили второй контроллер. Но необходимо подсоединить приставку к телевизору (монитору). Хорошо, когда все оборудование современное и полностью совместимое, но бывают разные ситуации…

Хорошие новости — это то, что соединение Xbox One и дисплея невероятно простое. С правильными кабелями и аксессуарами вы сможете играть в мгновение ока.

Плохие новости — то, что вам придется покупать адаптер или некоторые другие аксессуары, если ваше оборудование немного устарело или не удовлетворяет требованиям.

На игровой консоли XboxOne есть два разъема HDMI:

  • OUT (выход на телевизор, монитор или проектор) и
  • IN (вход для ТВ приставок и другой техники).

В статье всегда будет использоваться HDMI-OUT (если говорится про консоль).

Подключение с помощью HDMI.

Таким способом передается как изображение, так и звук. Это предпочтительный вариант из всех!

Порядок действий следующий:

  1. Выключается консоль и телек;
  2. Один конец провода вставляется в слот HDMI out на приставке, а другой в HDMI in в TV;
  3. Включается xbox и ТВ, на телевизоре выбирается нужный источник сигнала, через кнопку «Source».

Если у вас XboxOne S и TV с поддержкой 4K, то могут понадобиться следующие настройки:

  1. Нажмите на светящуюся кнопочку «xBox» на вашей приставке.
  2. Далее Система> Настройки> Экран и звук> Видеовыход.
  3. Для параметра «Разрешение телевизора» укажите 4K UHD.

Подключение посредством HDMI — DVI-D.

Таким способом вы можете подключить приставку к монитору с разъемом DVI-D.

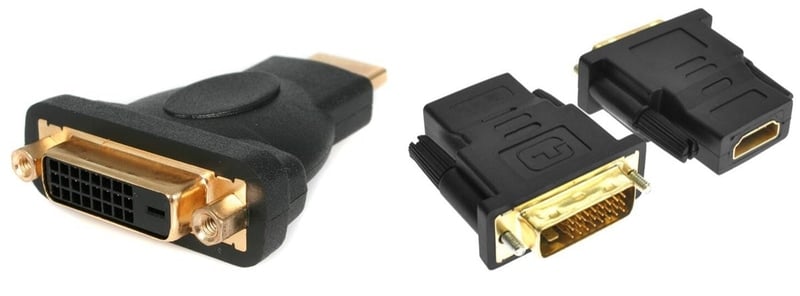

Переходник HDMI DVI

Переходник HDMI — DVI

Это можно сделать следующими методами:

  1. Кабель HDMI—DVI (D). Схема соединения: консоль → провод → dvi на мониторе;
  2. Переходник HDMI(папа)—DVI-D(мама) и провод DVI. Подключается следующим образом: консоль → адаптер → провод → моник;
  3. Переходник HDMI(мама) — DVI-D(папа) и кабель HDMI. Последовательность соединения: приставка → кабель → переходник → моник.

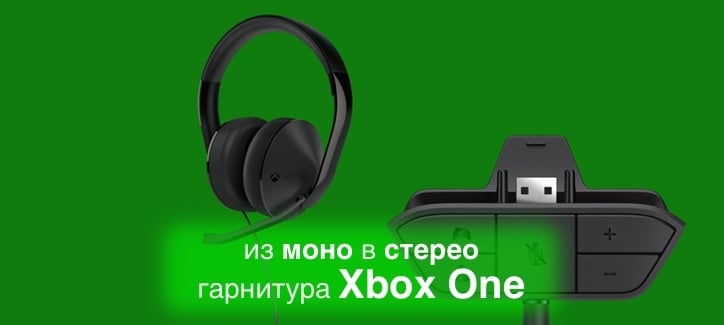

Минусы: передается только картинка. Для передачи звука можно использовать оптическое аудио и совместимую аудиосистему c портом S/PDIF. Второй вариант — это применение адаптера для геймпада и стереогарнитуры.

Использование композитного (RCA).

Так можно подсоединить XOne к старому телевизору. Применяется адаптер HDMI—RCA.

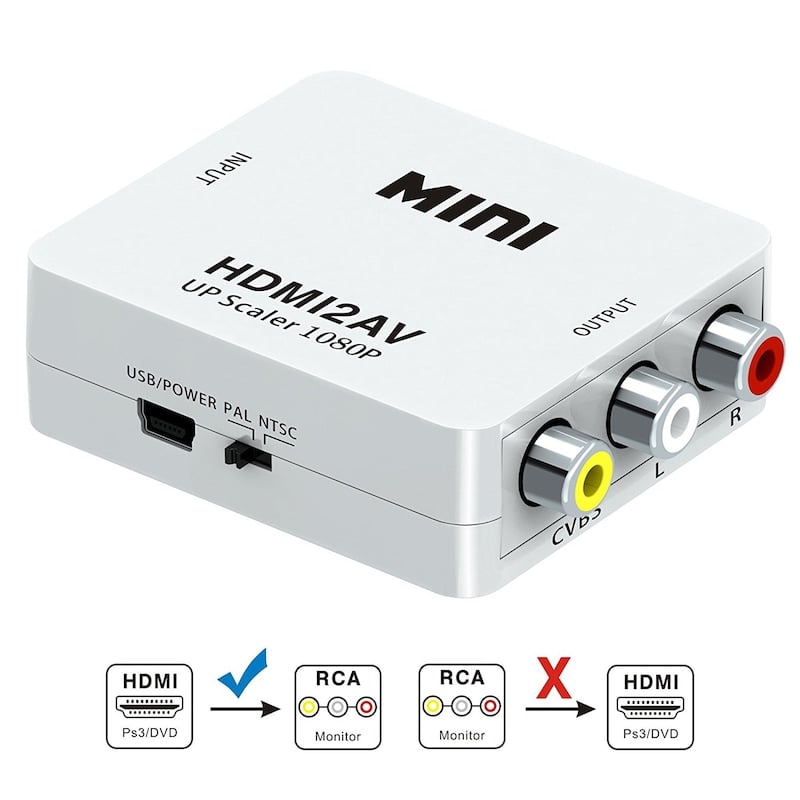

Конвертер из HDMI в RCA

Конвертер из HDMI в RCA

Процесс соединения следующий:

  1. Желтый штекер вставляется в идентичный слот на тв, белый и красный — в слоты для звука. Другие концы кабеля соединяется с переходником;
  2. HDMI шнурком соединяется приставка и адаптер;
  3. Переходник соединяется с портом usb (питание). Переключателем выбирается нужный стандарт PAL (576i) или NTSC(480i).
  4. На ТВ включить режим AV.

Минус: низкое итоговое разрешение 480/576.

Соединение Xbox c телевизором через компонентный кабель RGB (YPbPr + R/L).

Максимально возможное разрешение — 1080р. В этом соединении необходимо использовать преобразователь с HDMI—YPbPr (RGB — компонент). Такие устройства, как правило, питаются от блока 5V 1А.

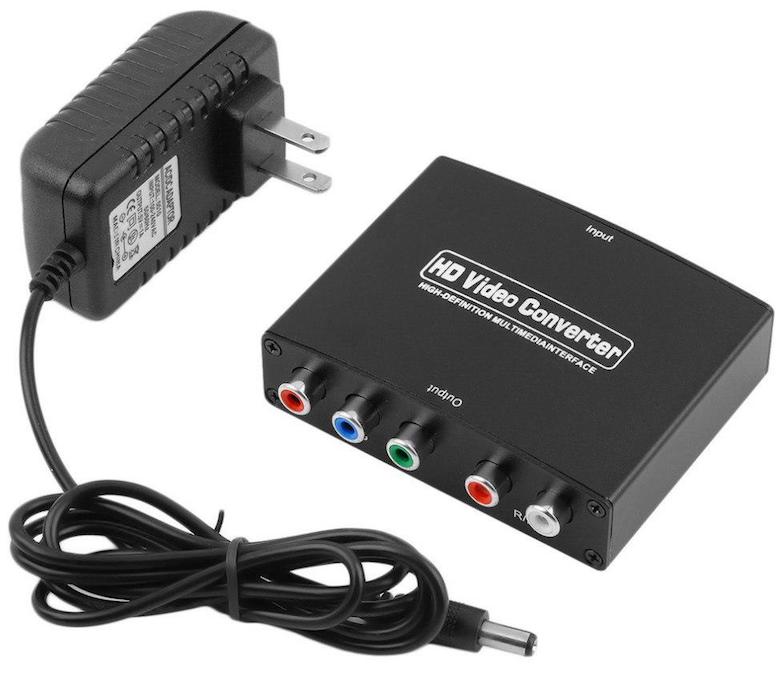

Конвертер HDMI - RGB (YPbPr)

Конвертер HDMI — RGB (YPbPr)

Количество разъемов может пугать, но ничего сложного нет:

  1. Зеленый, синий и красный тюльпаны вставляются в подходящие по цвету порты Y, Pb и Pr, а красный и белый в порты R/L в телевизоре и конвертере;
  2. HDMI шнур подключается к приставке, другой конец в идентичный разъем на адаптере;
  3. Конвертер включается в сеть питания.
  4. На телеке выбирается источник сигнала YPbPr или схожее название.

Минус: картинка получается размытой, цвета менее четкие и насыщенные.

Подключение Xbox к монитору с помощью VGA.

В этом случае используется переходник «HDMI to VGA». Некоторые переходники также имеют выход jack 3.5 mm. Как и в предыдущем случае, разрешение картинки может достигать 1080р.

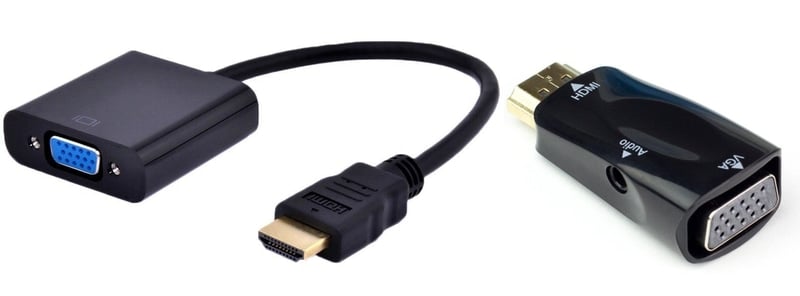

Конвертер HDMI - VGA

Конвертер HDMI — VGA

Схема соединения очень проста:

  1. Выход консоли → провод hdmi→ переходник → провод vga → дисплей.
  2. Рекомендуется запустить автоматическую настройку изображения на дисплее.

Минусы: передается только изо (заметно худшего качества), аудио нужно подключать отдельно.

Подключение Xbox к телевизору SCART.

Такие разъемы есть даже на очень старых ТВ с кинескопом. Через SCART одновременно отправляется аудио и видео. Как и в предыдущих случаях, необходимо приобретать конвертер «HDMI to SCART».

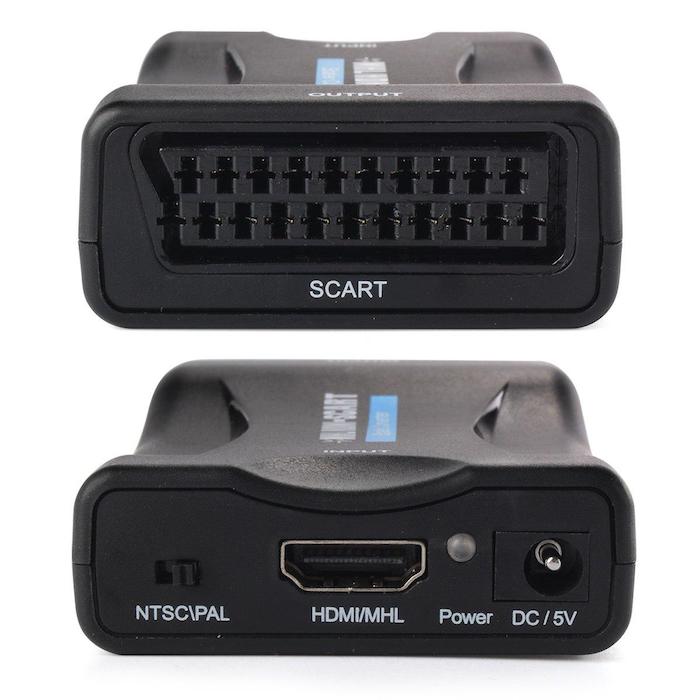

Конвертер HDMI - SCART

Конвертер HDMI — SCART

Соединяется следующим образом:

  1. Кабель SCART вставляется в разъемы TV и адаптера;
  2. HDMI кабель в слоты на консоли и в адаптере;
  3. Подается питание на конвертер;
  4. ТВ переводится в режим внешнего источника сигнала — AV.

Минус: низкое разрешение изображения.

Заключение.

Существует множество методов, которые позволяют подключить Xbox к монитору или телевизору. Однако нужно помнить, что любой преобразователь — это потери в качестве картинки. Поэтому лучше подключать напрямую.

Все способы, указанные в статье, описаны для семейства XboxOne, однако их можно смело использовать и для других устройств: Xbox360, PlayStation 3/4, ТВ приставок, DVD плееров и т.д.

Что-то упустили или где-то ошиблись? Напишите в комментариях и обсудим.
