Моно-гарнитура для геймпада Xbox One имеет одно ухо + микрофон и не всегда удобно сидит на голове. Но с помощью паяльника можно подключить любую стереогарниту. В комплекте с обычным Xbox One идет геймпад без джека 3,5 мм, поэтому использовать собственные наушники не получится.

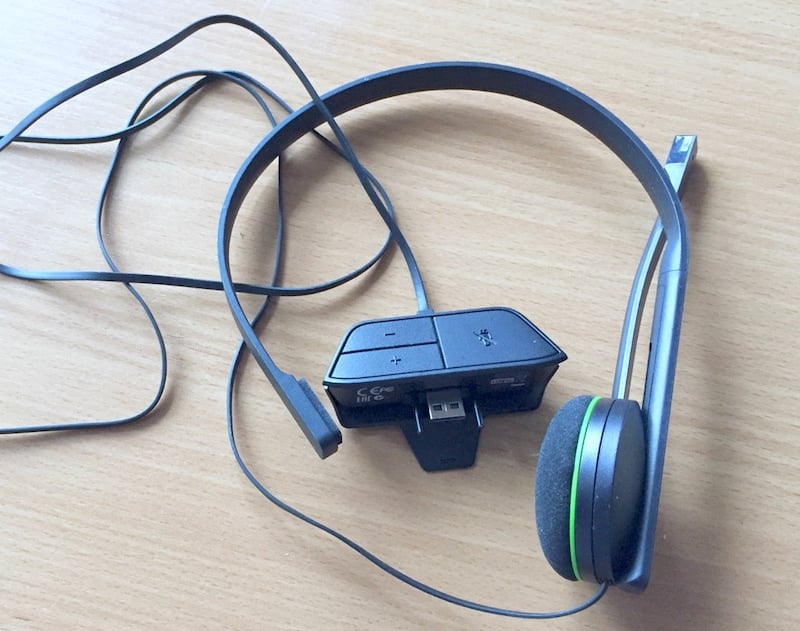

Стандартная моногарнитра Xbox One
Необходимые инструменты и детали.
Для перепайки потребуется некоторый инструментарий. Кроме того, пригодятся навыки паяния и прямые руки.
- Отвертка T4 (для разборки).
- Паяльник, желательно с тонким жалом. Припой и флюс.
- Донорские уши с микрофоном или коннектор (джек-мама + провод).
Для эксперимента были выбраны наушники с микрофоном Apple EarPods, (оторван 3,5 мм разъем). Аналогичным образом происходит перепайка на нужный мама-коннектор (2,5мм или 3,5мм) для ваших наушников, чтобы их не портить.

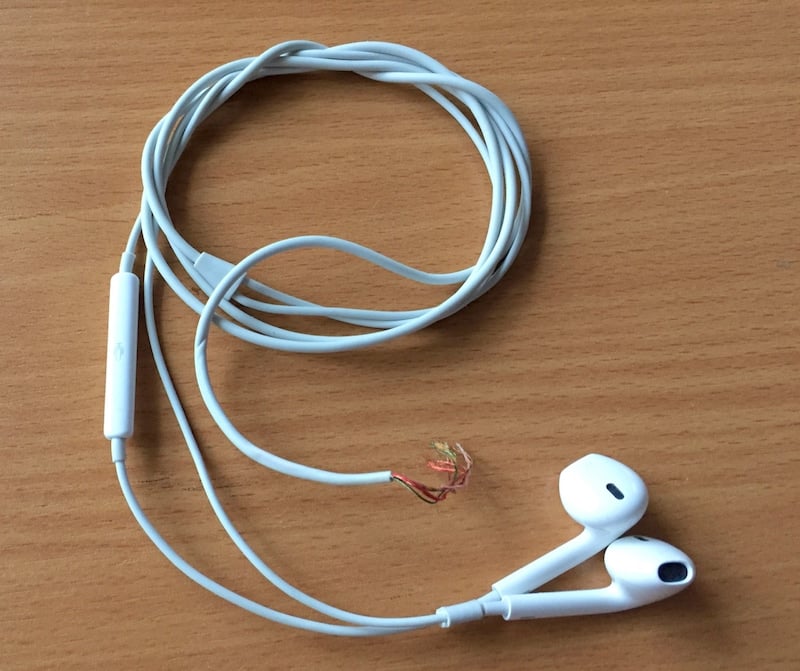

Донорские наушники EarPods без джека.
Процесс разборки разъема моно гарнитуры Xbox One.
Чтобы разобрать док-коннектор потребуется тонкий пластиковый инструмент (медиатор, карточка). Можно использовать плоскую отвертку, но от металла останутся некрасивые следы.

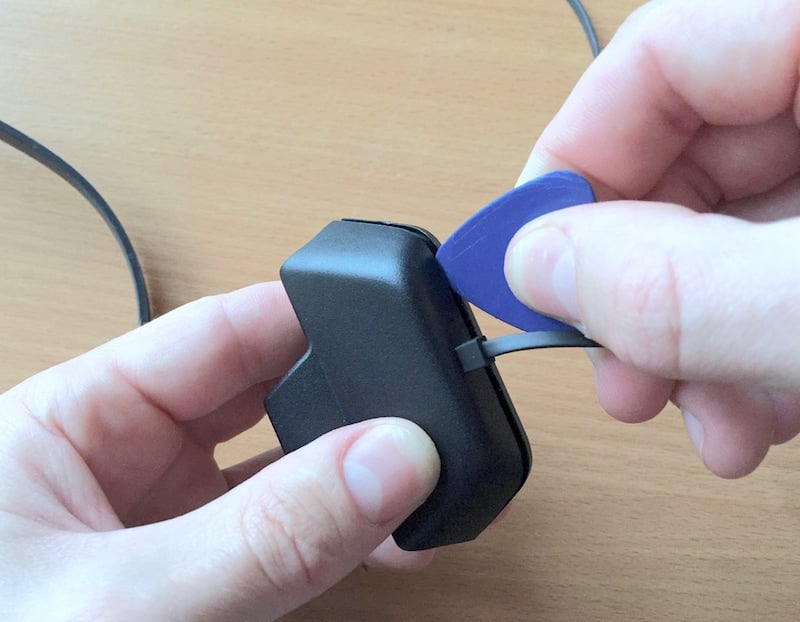

Медиатором вскрываем оболочку коннектора.
Сняв верхнюю крышку, увидим внутренние крепления. На помощь придет отвертка с типоразмером T4, которой откручиваем 5 болтиков (2 светлых и 3 черных).

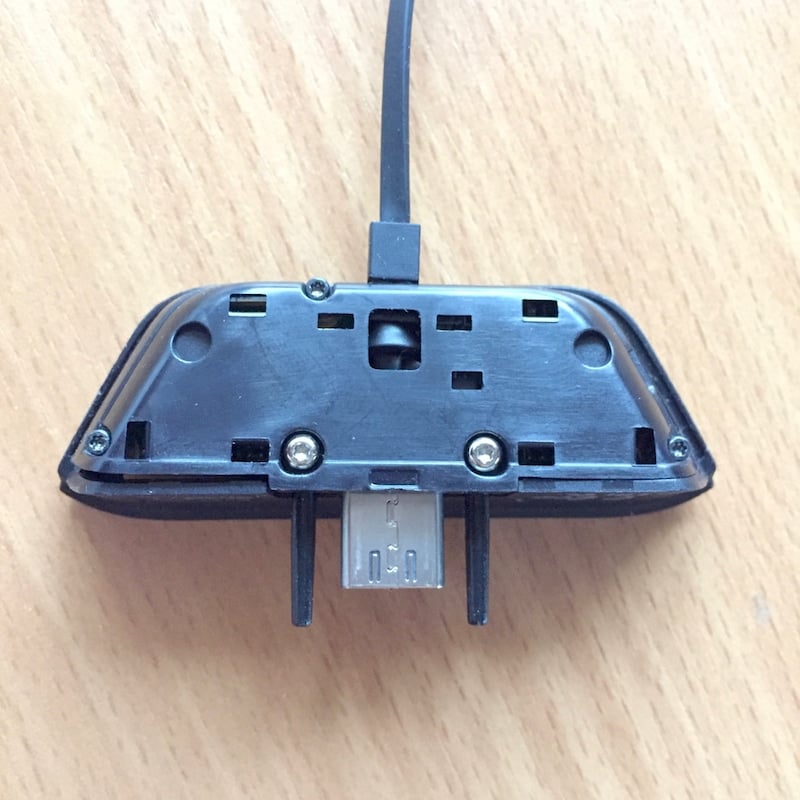

Внутреннее крепление моногарнитры Xbox One
После разборки мы увидим наконец печатную плату с четырьмя проводками, которые и нужно будет перепаять.

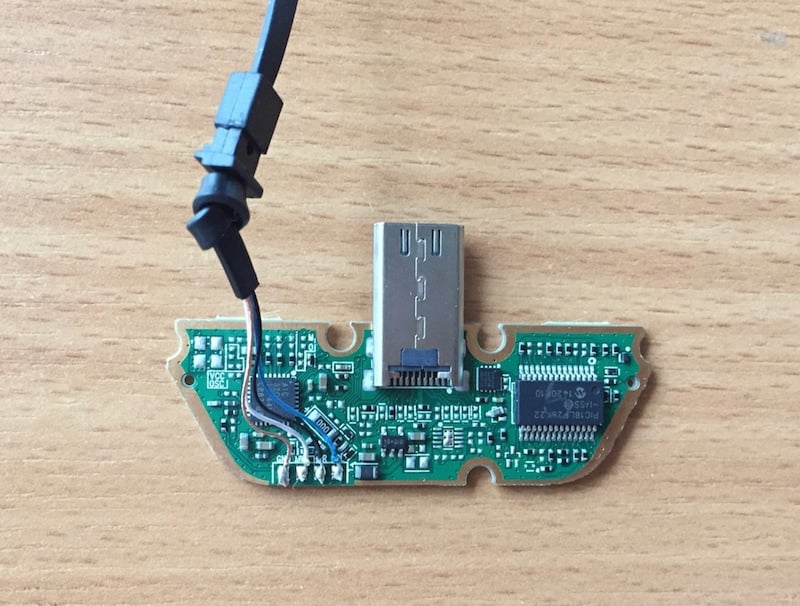

Печатная плата разъема
- Синий (левый наушник)
- Черный (правый наушник)
- Белый (микрофон)
- Золотой (земля/общий)
Процесс перепайки.
В работе используется 4 проводка, но в наушниках их может быть и больше. Если планируете припаять «мама-Jack», то обратите внимание какая схема используется в ваших наушниках (CTIA или OMTP)
- Отпаяйте существующие провода. Лучше сделайте фото, чтобы потом было легче вернуть все на место!
- Найдите распиновку будущей гарнитуры. Например для EarPods: зеленый — левое ухо; красный — правое ухо; красно/зеленый — микрофон; остальные — земля/общий.
- Припаяйте новые проводки к контактным площадкам, соблюдая распиновку.
Сборка и проверка работоспособности.
- Соберите корпус, но не полностью, достаточно закрутить болтики (вдруг что-то пошло не так и потребуется снова разобрать).
- Включите игровую приставку и подключите перепаянный разъем в геймпад.
- На главном экране должна появиться иконка гарнитуры (правый верхний угол).
- Для проверки начните голосовой чат с другом или скачайте Skype, в котором можно проверить звук и голос посредством контакта Echo (контрольный звонок). Или также, позвоните другу через скайп.
- Если процедура произведена правильно, то вы услышите звук в обоих наушниках, а собеседник будет слышать вас через микрофон.
- Соберите корпус полностью.
Иконка подключения гарнитуры
Вывод.
Как и говорилось в начале статьи, вы не услышите в наушниках звуки из игрушек, так как данный аксессуар предназначен только для голосового чата. Однако, любители стримов в Mixer смогут использовать поделку для онлайн просмотра трансляций, в этом случае звук передается без проблем.
-
- Конечно, проще приобрести готовое решение:
- Стерео адаптер для «старых» геймпадов XOne.
- Стороннюю стерео гарнитуру с коннектором.
- Новый джой с 3.5 мм разъемом.
Однако в этом случае вы лишите себя некоторого развлечения и возможности узнать что-то новое 🙂 Вот такие варианты можно получить в итоге:

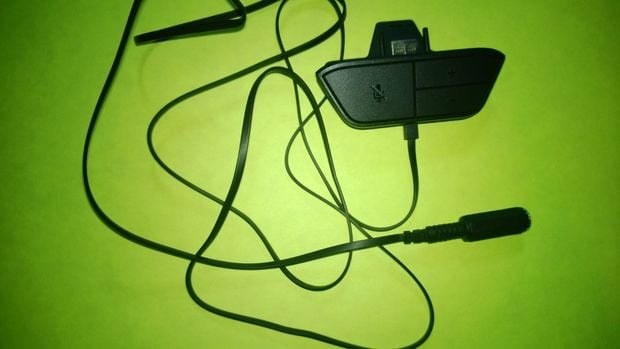

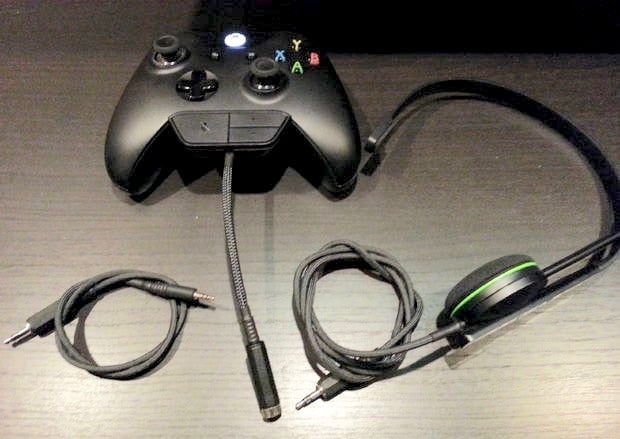

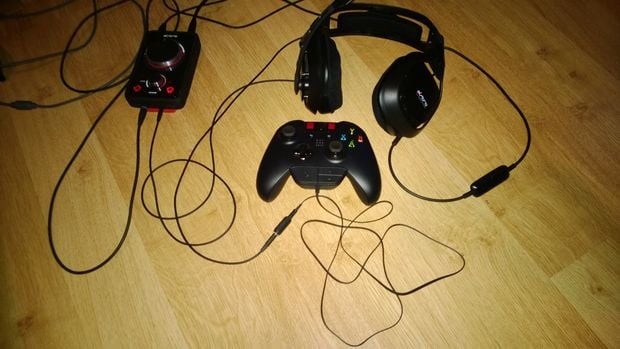

Возможный результат «операции»
Возможный результат «операции»
Возможный результат «операции»
За итоговые результаты спасибо сайту: instructables.com
